Blowout Well Drilling: Mga Sanhi, Babala, at Well Control Barrier

Ang isang blowout sa panahon ng pagbabarena ay ang pagkawala ng kontrol ng balon: ang formation fluid ay pumapasok sa wellbore, ang mga hadlang na dapat pumipigil dito ay sunod-sunod na nabigo, at ang langis o gas ay umabot sa ibabaw nang hindi napigilan. Ito ay isang kadena ng mga pagkabigo sa halip na isang sirang bahagi, at ang kadena ay karaniwang nagsisimula nang matagal bago mapansin ng sinuman sa sahig ng rig.

Iyon ang dahilan kung bakit ang blowout well drilling ay itinuturing bilang isang disiplina sa halip na isang panganib na protektahan laban sa. Saklaw ng mga sumusunod ang tiyak na termino, ang apat na dahilan sa likod ng karamihan sa mga kaganapan, ang mga tagapagpahiwatig ng sipa na nagbibigay ng oras sa crew para kumilos, ang kagamitan na bumubuo sa barrier stack, at ang mga rating at pagsubok na dapat suriin kapag tinukoy mo o bumili ng well control hardware.

Ano ang Blowout Well?

Ang blowout well ay isang balon kung saan ang mga formation fluid ay hindi na maaaring ilagay, kaya ang langis, gas, o brine ay tumatakas mula sa wellbore patungo sa ibabaw o sa ibang formation. Ang pagkakaiba sa pagitan ng isang sipa at isang blowout ay isa sa saklaw, hindi uri: ang isang sipa ay isang pag-agos na maaari mo pa ring kontrolin, ang isang blowout ay isang pag-agos na hindi mo magagawa.

Magsisimula ang isang sipa kapag ang pressure na ibinibigay ng drilling fluid ay bumaba sa ibaba ng pore pressure ng formation na idini-drill. Kung isinara ng mga tripulante ang balon, inilipat ang pag-agos palabas, at ibinalik ang haligi ng putik, matatapos ang kaganapan bilang isang sipa. Kung nabigo ang shut-in o naantala, ang parehong pag-agos ay nagiging blowout, at ang bokabularyo ay muling nagbabago depende sa kung saan napupunta ang likido.

Apat na Dahilan na Nagpapaliwanag ng Karamihan sa Mga Pagsabog sa Pagbabarena

Halos bawat blowout sa panahon ng pagbabarena ay bumabalik sa isang haligi ng putik na hindi na nagbabalanse sa presyon ng pagbuo, na sinusundan ng isa sa apat na mga landas ng pagkabigo.

1. Hindi sapat na density ng putik. Masyadong magaan ang bigat ng putik para sa pag-drill, o diluted ito ng mismong pag-agos, kaya ang hydrostatic head ay bumaba sa ilalim ng pore pressure at ang balon ay nagsimulang dumaloy.
2. Nawala ang sirkulasyon. Kapag ang putik ay tumakas sa isang permeable o fractured zone, bumababa ang antas ng annulus, bumababa ang hydrostatic pressure kasama nito, at ang mas mababang pormasyon ay maaaring magpakain sa balon. Ang nawalang sirkulasyon at mga sipa ay napakalapit na nauugnay kaya maraming mga operator ang nagpaplano ng mga ito bilang isang kategorya ng panganib.
3. Abnormal na presyon ng pagbuo. Ang isang makitid na margin sa pagitan ng pore pressure at fracture gradient ay nag-iiwan ng maliit na puwang sa pagitan ng isang sipa at nawalang pagbabalik. Ang isang drilling window na ilang sampung bahagi lamang ng isang libra bawat galon ang lapad ay nagpaparusa sa anumang paglihis sa bigat ng putik.
4. Pagsemento at pambalot ng sapatos na kabiguan. Ang semento na hindi naghihiwalay sa sapatos, o isang pormasyon sa likod ng tubo, ay hinahayaan ang fluid na dumaloy paitaas — minsan mga araw pagkatapos ng trabaho ng semento ay mukhang malinis sa pump chart.

Ang mga pagkabigo sa kagamitan at pamamaraan ay nasa likod ng apat na ito sa halip na sa tabi nila. Ang isang hindi pa nasubok na preventer, isang pit volume na walang kumpara sa nakaraang oras, o isang mabagal na desisyon na isara ang bawat isa ay nagiging blowout ang isang textbook kick.

Mga Palatandaan ng Babala: Mula Sipa hanggang Blowout

Lumilitaw ang mga tagapagpahiwatig ng sipa minuto hanggang oras bago ang isang blowout, at bawat isa sa mga ito ay isang pagbabago sa isang numero na pinapanood na ng driller.

Ang mga pagsusuri sa insidente ay inuulit ang parehong aralin: ang mga crew na kumikilos sa unang indicator ay naglalaman ng balon, habang ang mga crew na naghihintay para sa kumpirmasyon ay mas matagal kaysa sa kailangang i-disload ng pormasyon ang annulus.

The Barrier Stack: Kagamitang Pinipigilan ang Pagsabog ng Balon

Ang well control equipment ay binuo bilang isang stack ng mga independiyenteng hadlang, at ang bawat elemento ay may trabaho na hindi magagawa ng iba.

Mga pumipigil sa pagsabog (API 16A)

Ang isang annular preventer ay unang nagsasara, tinatakpan ang halos anumang hugis sa butas at pinapayagan ang tubo na matanggal sa ilalim ng presyon. Pagkatapos, ang mga ram preventer ang pumalit: ang isang ram na nagse-seal sa isang sukat ng tubo, habang ang isang double ram ay nagpapares ng mga pipe ram na may blind o shear ram na pumuputol sa string at nagse-seal ng bukas na butas. Ang working pressure rating, hindi ang kulay ng pintura, ang magpapasya kung ang isang preventer ay katanggap-tanggap para sa isang partikular na balon.

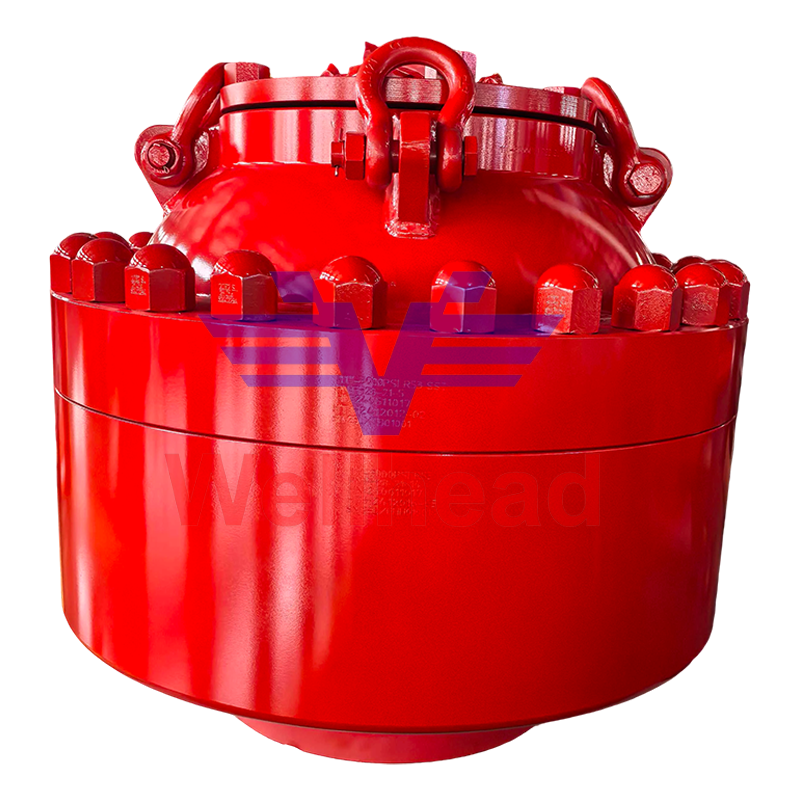

API 16A Annular Blowout Preventer para sa Well Control Ang Annular-seal BOP ay ipinapakita bilang ang unang sealing barrier sa isang well-control stack, na may mga detalye ng sealing, tibay, at compatibility ng kagamitan. Tingnan ang Produkto →

Ang isang preventer ay nagkakahalaga lamang ng kanyang nameplate rating kapag ito ay napatunayan, kung saan ang pagsubok na tuod ay makakakuha ng lugar nito. Isang maayos na na-rate na BOP test stump hinahayaan ang isang rig na i-verify ang stack sa buong presyon bago ito kailanganin sa halip na pagkatapos, at pinoprotektahan din nito ang stack mula sa pagkasira sa mga paulit-ulit na hindi pa nasusubukang cycle.

Mabulunan at patayin ang mga manifold (API 16C)

Kapag naisara na ang balon, nagiging instrumento ang choke manifold para maibalik ito sa ilalim ng kontrol: pinipigilan nito ang backpressure sa annulus habang ang pag-agos ay ipinapalabas sa isang kontroladong bilis. Ang kill manifold ay nagbibigay ng parallel path para sa pagbomba ng mabigat na likido sa balon. Parehong kailangang humawak ng mga abrasive, gas-cut, at kung minsan ay maaasim na likido sa full well pressure, kaya mas mahalaga dito ang hard-faced chokes at tamang oriented flow path kaysa sa halos anumang bahagi ng rig.

Pagpatay ng Mabuting Pagsabog: Ano ang Gumagana Pagkatapos Mawala ang Kontrol

Kapag ang isang balon ay humihip, ang layunin ay nagbabago mula sa pag-iwas hanggang sa kontrol, at ang mga magagamit na pamamaraan ay nahahati sa tatlong grupo.

• Bullheading at dynamic na pagpatay. Ang mabigat na likido ay ibinobomba papasok nang mas mabilis kaysa sa maaaring pakainin ng pagbuo sa balon, na pinipilit ang pag-agos pabalik kung saan ito nanggaling. Nababagay ito sa mababaw o mababang-rate na mga balon at depende sa kapasidad ng pumping sa ibabaw.
• Pagta-cap. Ang isang capping stack ay inilapag sa wellhead upang isara ang daloy sa ibabaw, karaniwang mula sa isang sisidlan. Bumibili ito ng oras ngunit hindi pumapatay sa balon.
• Relief na rin. Ang isang direksiyon na balon ay idini-drill upang i-intersect ang humihip na wellbore, pagkatapos ay ang mabigat na putik ay pumped sa pamamagitan ng intersection upang patayin ito. Ito ang pinakamabagal at pinaka-maaasahang opsyon, at ang karaniwang pagpipilian para sa subsea blowouts.

API 16C Choke Manifold para sa Well Pressure Control Surface manifold na ginagamit sa well-control na mga pamamaraan upang i-regulate ang pressure sa pamamagitan ng choke valves sa panahon ng drilling, extraction, at workover operations. Tingnan ang Produkto →

Nakadepende ang tatlo sa iisang surface hardware: pump, high-pressure lines, at manifold na kayang humawak at mag-regulate ng pressure nang walang erosion o tagas.

Pagtutugma ng Mga Rating ng Kagamitan sa Mga Tunay na Kundisyon ng Balon

Ang rating ng presyon ay ang unang filter sa anumang pagbili ng well control, ngunit hindi ito ang isa lamang. Dalawang assemblies na may parehong 15,000 psi na nameplate ay maaaring kumilos nang ibang-iba sa isang maasim, mainit, mataas na presyon na balon.

• Klase ng presyon at presyon ng pagsubok. Ang presyon sa pagtatrabaho ay tumutukoy sa limitasyon ng serbisyo; pagsubok presyon ay kung ano ang hardware ay dapat mabuhay sa tuod. Magtanong para sa pareho, at para sa rekord.
• Klase ng temperatura. Ang mga elastomer at upuan ay kwalipikado sa isang tinukoy na hanay, mula sa humigit-kumulang -46 °C hanggang 121 °C para sa mga karaniwang klase at mas mataas para sa mga espesyal. Ang isang preventer na na-rate para sa isang temperate well ay hindi awtomatikong tinatanggap para sa isang mainit na gas well.
• Materyal na klase. Ang nilalaman ng H2S at CO2 ay nagpapasya kung ang karaniwang carbon steel ay katanggap-tanggap o kung ang mga basang bahagi ay dapat matugunan ang isang maasim na detalye ng serbisyo.
• Antas ng pagtutukoy ng produkto. Ang mga antas ng PSL ay nagtatakda kung gaano karaming karagdagang pagsubok at dokumentasyon ang kinakailangan, at sila ang praktikal na pagkakaiba sa pagitan ng isang balbula para sa pangkalahatang serbisyo at isa para sa kritikal na tungkulin sa pagkontrol ng balon.

Ang wellhead sa ilalim ng stack ay nararapat sa parehong pagsisiyasat gaya ng mga humahadlang sa itaas nito. Dinadala nito ang mga string ng pambalot, nakikita ang parehong presyon ng pagbuo, at ang huling hadlang bago umabot ang likido sa ibabaw.

Wellhead at Christmas Tree Assembly para sa Oil and Gas Production Surface wellhead at Christmas tree assembly para sa pagkontrol, pagsubaybay, at pamamahagi ng daloy ng langis at gas sa mga balon ng produksyon. Tingnan ang Produkto →

Mga Madalas Itanong

Gaano kabilis maging blowout ang isang sipa?

Sa isang balon ng gas ay maaaring tumagal lamang ng ilang minuto. Lumalawak ang gas habang tumataas ito, kaya ang pag-agos mula sa ilang libong metro pababa ay maaaring mag-alis ng annulus nang napakabilis kapag malapit na ito sa ibabaw. Iyon ang dahilan kung bakit ang shut-in procedure ay sinusukat sa ilang segundo at ginagawa hanggang sa ito ay awtomatiko.

Ano ang pagkakaiba sa pagitan ng blowout at underground blowout?

Ang isang surface blowout ay umabot sa rig floor at sa kapaligiran; ang isang underground blowout ay nananatili sa ilalim ng lupa at dumadaloy sa isang mas mababaw na pormasyon. Maaaring mas mahirap i-diagnose ang mga underground blowout dahil maaaring maliit ang nakikitang daloy sa ibabaw, ngunit nasisira pa rin ng mga ito ang balon at ang reservoir.

Maaari bang ihinto ang isang blowout nang walang balon ng lunas?

Minsan. Ang bullheading, capping, at wellbore na interbensyon ay humihinto sa mga blowout, partikular sa lupa o sa mababaw na tubig. Ginagamit ang balon ng lunas kapag nabigo ang ibang mga pamamaraan o kapag hindi ligtas na malapitan ang balon.

Gaano kadalas dapat subukan ang isang blowout preventer?

Ang pagsusuri sa function ay karaniwang ginagawa lingguhan o bawat biyahe, na may ganap na pagsubok sa presyon sa simula ng isang balon, pagkatapos ng anumang gawaing BOP, at sa mga pagitan na itinakda ng patakaran sa pagkontrol ng balon ng operator.

Ang pagbubuhos ng balon ay nagbibigay ng premyo sa paghahanda kaysa sa reaksyon. Ang balanseng mud column, isang nasubok na barrier stack, at isang crew na itinuturing ang pit gain bilang isang stop-work signal na pumipigil sa mas maraming blowout kaysa sa alinmang piraso ng kagamitan, at mas mura ang mga ito kaysa sa alternatibo.
