Ano ang mga Frac Stacks at Bakit Mahalaga ang mga Ito sa Modernong Well Completion Operations?

Ang mga frac stack ay mga high-pressure na wellhead assemblies na ginagamit upang kontrolin at idirekta ang hydraulic fracturing fluid sa isang wellbore — at ang mga ito ang nag-iisang pinakamahalagang piraso ng pressure-control equipment sa anumang operasyon ng fracking.

Sa industriya ng langis at gas, ang tagumpay at kaligtasan ng isang hydraulic fracturing na trabaho ay lubos na nakadepende sa integridad ng surface equipment. Sa lahat ng mga sangkap na kasangkot, frac stack tumayo bilang kailangang-kailangan. Kung ikaw ay isang inhinyero na nagsusuri ng kagamitan sa pagkumpleto o isang espesyalista sa pagkuha na naghahambing ng mga pressure-rated na assemblies, ang pag-unawa sa mga frac stack — ang kanilang disenyo, function, rating, at pamantayan sa pagpili — ay mahalaga.

Nagbibigay ang gabay na ito ng komprehensibong pagtingin sa mga frac stack: kung ano ang mga ito, kung paano gumagana ang mga ito, kung paano naiiba ang mga ito sa tradisyunal na kagamitan sa wellhead, at kung anong mga salik ang tumutukoy kung aling configuration ng frac stack ang tama para sa isang partikular na balon.

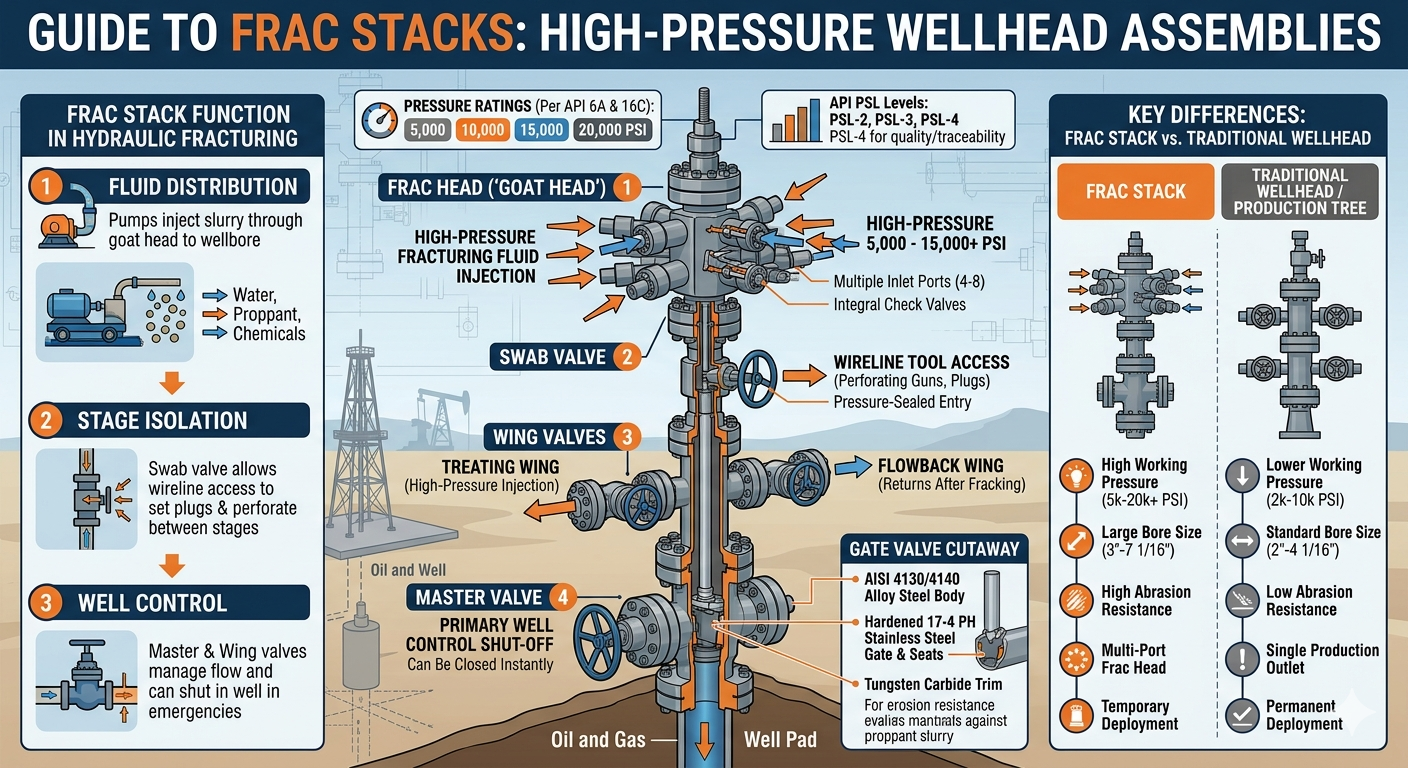

Ano ang Frac Stack?

A frac stack ay isang espesyal na wellhead pressure-control assembly na naka-install sa ibabaw ng oil o gas well partikular para sa hydraulic fracturing operations. Hindi tulad ng isang karaniwang wellhead, na idinisenyo para sa pangmatagalang produksyon, ang isang frac stack ay inengineered upang makayanan ang matinding pressure at abrasive slurries na nauugnay sa pumping fracturing fluid — kadalasang pinaghalong tubig, proppant, at chemical additives — malalim sa pagbuo.

Sa kaibuturan nito, ang isang frac stack ay karaniwang binubuo ng:

• Isang master balbula — ang pangunahing shut-off valve sa base ng stack
• Isang balbula ng pamunas — nagbibigay-daan sa wellbore access para sa wireline tool
• Mga balbula ng pakpak — direktang daloy papunta at mula sa mga nabali na linya
• Isang frac ulo (o ulo ng kambing) — ang tuktok na manifold na nagdudugtong sa maramihang mga linya ng bakal
• Suriin ang mga balbula at patayin ang mga linya — para sa mahusay na kontrol at pang-emergency na pag-alis ng presyon

Magkasama, ang mga bahaging ito ay nagbibigay-daan sa mga tripulante na magbomba ng fracturing fluid sa napakataas na presyon - karaniwan sa pagitan 5,000 at 15,000 PSI , kahit na ang mga ultra-high-pressure na application ay maaaring lumampas 20,000 PSI — nang may katumpakan at kaligtasan.

Paano Gumagana ang isang Frac Stack Sa panahon ng isang Hydraulic Fracture Job?

Ang frac stack ay nagsisilbing pangunahing interface sa pagitan ng high-pressure surface pumping equipment at ng wellbore, na kinokontrol ang fluid injection sa bawat yugto ng fracturing program.

Kapag nagsimula ang isang hydraulic fracturing job, pinipilit ng mga high-pressure pump ang fracturing fluid sa pamamagitan ng paggamot sa mga linyang bakal na kumokonekta sa frac head. Ang frac head - madalas na tinatawag na "goat head" dahil sa multi-port configuration nito - ay namamahagi ng likido mula sa maraming pump truck nang sabay-sabay papunta sa wellbore. Nagbibigay-daan ito sa mga operator na makamit ang napakataas na rate ng iniksyon (minsan ay lumalampas 100 bariles kada minuto ) kinakailangan para mabali ang masikip na pormasyon.

Sa buong operasyon:

• Ang master valve maaaring isara kaagad upang maisara ang balon sa isang emergency
• Mga balbula ng pakpak ay binuksan o isinara upang pamahalaan ang flowback at mga linya ng paggamot
• Ang balbula ng pamunas nagbibigay-daan sa muling pagpasok gamit ang mga wireline tool sa pagitan ng mga yugto
• Patayin ang mga linya payagan ang mga operator na magbomba ng kill fluid upang mabawi ang mahusay na kontrol kung kinakailangan

Pagkatapos makumpleto ang fracturing, ang frac stack ay maaaring alisin at palitan ng isang production tree, o maaari itong manatili pansamantala sa panahon ng flowback operations.

Frac Stack kumpara sa Tradisyunal na Wellhead: Mga Pangunahing Pagkakaiba

Ang mga frac stack at conventional wellhead assemblies ay nagsisilbi sa iba't ibang layunin at binuo sa iba't ibang pamantayan. Ang talahanayan sa ibaba ay nagbubuod ng mga kritikal na pagkakaiba.

Talahanayan 1: Paghahambing sa pagitan ng mga frac stack at tradisyonal na wellhead/production tree assemblies sa mga pangunahing parameter ng pagpapatakbo.

Frac Stack Pressure Ratings: Ano ang Ibig Sabihin Nila?

Ang rating ng presyon ay ang nag-iisang pinakamahalagang detalye kapag pumipili ng isang frac stack — direktang tinutukoy nito kung ang assembly ay maaaring ligtas na maglaman ng wellbore at paggamot ng mga pressure.

Ang mga frac stack ay pressure-rated bawat API 6A at API 16C mga pamantayan. Kasama sa mga karaniwang klase ng working pressure (WP) ang:

• 5,000 PSI WP — angkop para sa mas mababang presyon, mas mababaw na pormasyon
• 10,000 PSI WP — ang pinakamalawak na naka-deploy na rating sa mga pangunahing shale play ng U.S
• 15,000 PSI WP — ginagamit sa malalim at mataas na presyon na mga balon gaya ng mga mas malalalim na target ng Permian Basin
• 20,000 PSI WP — umuusbong na klase para sa ultra-deep o ultra-tight formations na nangangailangan ng matinding paggamot sa pressure

Mahalagang tataan na ang rating ng presyon ng pagtatrabaho ng frac stack ay dapat katumbas o lumampas sa maximum anticipated surface treatment pressure (MASITP) para sa trabaho, kabilang ang margin sa kaligtasan. Ang mga operator ay karaniwang nag-aaplay a 10–15% na margin sa kaligtasan sa itaas ng kinakalkulang MASITP kapag pumipili ng mga rating ng presyon ng frac stack.

Ang isang mismatch — gamit ang isang under-rated frac stack — ay maaaring magresulta sa sakuna na blowout o pagkabigo ng kagamitan. Ayon sa pagsusuri sa industriya, Ang mga insidente ng wellhead na nauugnay sa presyon ay nananatiling isa sa mga pangunahing sanhi ng malubhang pinsala sa panahon ng pagkumpleto ng mga operasyon, binibigyang-diin kung bakit hindi mapag-usapan ang tamang pagpili ng rating.

Mga Pangunahing Bahagi ng Frac Stack Assembly

Ang bawat bahagi sa loob ng isang frac stack ay gumaganap ng isang partikular na papel sa pagpapanatili ng mahusay na kontrol at pagdidirekta ng fracturing fluid.

1. Master Valve

Ang master valve ay ang unang linya ng depensa sa mahusay na kontrol - maaari itong ganap na magsara sa wellbore sa isang solong operasyon. Karaniwang isang full-bore na gate valve, ito ay direktang naka-install sa itaas ng casing spool o wellhead. Sa mga normal na operasyon ng pumping, ang master valve ay nananatiling ganap na bukas upang mabawasan ang pagbaba ng presyon. Sa mga emergency, maaari itong isara nang malayuan o manu-mano sa loob ng ilang segundo.

2. Swab Valve

Ang swab valve ay nasa itaas ng master valve at nagbibigay ng pressure-sealed na access point para sa wireline tool, perforating guns, o plug-setting tool. Sa mga pagkumpleto ng plug-and-perf — ang nangingibabaw na pamamaraan sa mga operasyon ng shale ng U.S. — paulit-ulit na ginagamit ang swab valve sa pagitan ng mga yugto ng fracturing upang patakbuhin ang mga perforating run at mga setting ng plug.

3. Wing Valves (Paggamot at Flowback)

Ang mga balbula ng pakpak ay pahalang na umaabot mula sa katawan ng frac stack at kumokonekta sa paggamot sa mga linya ng bakal (para sa pumping) at mga linya ng flowback (para sa mga pagbabalik pagkatapos ng bali). Ang isang tipikal na frac stack ay may hindi bababa sa dalawang wing valve — isang high-pressure treating wing at isang lower-pressure flowback wing. High-pressure wing valves sa modernong frac stack feature tungsten carbide trim upang labanan ang pagguho mula sa proppant-laden slurry.

4. Frac Head (Ulo ng Kambing)

Ang frac head ay ang pinakamataas na bahagi ng frac stack at ang pangunahing punto ng koneksyon para sa maramihang paggagamot ng mga linyang bakal mula sa mga pump truck. Karaniwang mayroon ang isang frac head 4 hanggang 8 inlet port , na nagpapahintulot sa maraming pump na mag-inject nang sabay-sabay. Ang kakayahan ng parallel injection na ito ang nagbibigay-daan sa napakataas na rate ng daloy na kinakailangan para sa modernong multi-stage na pagkumpleto. Ang frac head ay nagsasama rin ng mga integral check valve para maiwasan ang backflow.

5. Kill Line at Check Valves

Ang mga kill lines ay nagbibigay ng isang pantulong na landas upang mag-bomba ng mabigat na likido sa wellbore upang mabawi ang kontrol sa kaganapan ng isang insidente ng pagkontrol ng balon. Ang mga check valve ay isinama sa buong frac stack upang maiwasan ang backflow ng mga wellbore fluid o gas sa mga linya ng pump kapag ginagamot ang mga pagbaba ng presyon.

Mga Uri ng Frac Stack: Single, Double, at Zipper Configuration

Ang mga frac stack ay naka-deploy sa ilang mga configuration depende sa well design, pad drilling layout, at operational na mga layunin.

Talahanayan 2: Mga karaniwang pagsasaayos ng frac stack, mga paglalarawan ng mga ito, at pinakamainam na mga sitwasyon ng aplikasyon.

Ang pag-ampon ng siper frac at simul-frac Ang mga diskarte sa Permian Basin at iba pang pangunahing paglalaro ng shale ng U.S. ay nagtulak ng makabuluhang pagbabago sa disenyo ng frac stack. Sa simul-frac operations, iniulat ng mga operator mga pagpapabuti ng kahusayan sa pagkumpleto ng 40–60% kumpara sa maginoo na single-well fracturing, kapansin-pansing binabawasan ang gastos sa bawat lateral foot.

Pagpili ng Materyal at Paglaban sa Pagkasuot sa Frac Stacks

Ang pagpili ng materyal ay kritikal dahil ang mga frac stack ay nakalantad sa mga lubhang abrasive proppant slurries — wear failure ay isa sa mga pangunahing dahilan ng frac stack downtime at pagpapalit.

Ang mga pangunahing pagsasaalang-alang sa materyal ay kinabibilangan ng:

• Mga materyales sa katawan at bonnet: AISI 4130/4140 alloy steel, heat-treated para matugunan ang mga kinakailangan ng API 6A PSL-3 o PSL-4
• Trim ng upuan at gate: Tungsten carbide o pinatigas na 17-4 PH na hindi kinakalawang na asero para sa erosion resistance sa high-velocity proppant flow
• Mga selyo: Ang mga elastomeric seal ay dapat na tugma sa fracturing fluid chemistry, kabilang ang mga high-pH slickwater system at acid-based stimulation fluid
• Mga kapaligiran ng sour service (H₂S): Ang mga materyales na sumusunod sa NACE MR0175/ISO 15156 ay sapilitan kapag mayroong hydrogen sulfide

Ang mga pag-aaral sa loob ng sektor ng kagamitan sa pagkumpleto ay nagpapakita na tungsten carbide-trimmed valves ipakita ang buhay ng serbisyo 3-5 beses na mas mahaba kaysa sa karaniwang steel-trimmed valves sa high-proppant concentration applications, na makabuluhang binabawasan ang kabuuang gastos sa pagkumpleto sa pamamagitan ng mas kaunting mga pagbabago sa kagamitan.

Mga Pamantayan ng API na Namamahala sa Disenyo at Pagsubok ng Frac Stack

Dapat sumunod ang mga frac stack sa mga pamantayan ng API na kinikilala sa buong mundo — hindi opsyonal ang pagsunod; ito ay isang legal at kontraktwal na kinakailangan sa karamihan ng mga operasyon ng langis at gas.

• API 6A (Wellhead at Christmas Tree Equipment): Pinamamahalaan ang disenyo, materyales, pagsubok, at pagmamarka ng mga bahagi ng wellhead kabilang ang mga frac stack. Ang mga antas ng PSL-2, PSL-3, at PSL-4 ay tumutukoy sa unti-unting mas mahigpit na kalidad at mga kinakailangan sa pagsubaybay.
• API 16C (Shoke and Kill Equipment): Nalalapat sa mga high-pressure well control na bahagi kabilang ang mga kill lines at choke manifold na kadalasang isinama sa mga frac stack.
• API 6FA / 6FB (Pagsusuri sa Sunog): Maaaring tukuyin ang mga fire-tested frac stack valve sa mga kapaligirang may mataas na panganib sa sunog.
• NACE MR0175: Mga kinakailangan sa materyal para sa mga aplikasyon ng maasim na serbisyo kung saan ang mga konsentrasyon ng H₂S ay lumampas sa mga limitasyon.

Para sa mga kritikal na balon at mga kapaligirang may mataas na peligro, karaniwang tinutukoy ng mga operator PSL-3 o PSL-4 na-rate na mga frac stack, na nangangailangan ng buong materyal na traceability, pandagdag na NDE (hindi mapanirang pagsusuri), at nakasaksi ng factory acceptance testing (FAT).

Paano Piliin ang Tamang Frac Stack: Isang Praktikal na Checklist

Ang pagpili ng tamang frac stack ay nangangailangan ng isang sistematikong pagsusuri ng mga kondisyon ng balon, mga kinakailangan sa pagpapatakbo, at mga obligasyon sa regulasyon.

Talahanayan 3: Praktikal na checklist ng pagpili ng frac stack na sumasaklaw sa mga pangunahing parameter ng engineering at operational.

Pagpapanatili, Inspeksyon, at Buhay ng Serbisyo ng Frac Stack

Ang wastong pagpapanatili ay mahalaga upang matiyak na ang mga frac stack ay gumaganap nang maaasahan — isang nabigong balbula o blown seal sa panahon ng high-pressure pumping job ay kumakatawan sa parehong panganib sa kaligtasan at isang magastos na hindi planadong pagsara.

Ang pinakamahuhusay na kagawian sa industriya para sa pagpapanatili ng frac stack ay kinabibilangan ng:

• Pagsubok sa presyon bago ang trabaho: Ang lahat ng frac stack ay dapat na masuri sa pressure sa working pressure rating (karaniwan ay isang low-pressure test sa 250 PSI at isang full working pressure test) bago ang bawat trabaho.
• Inspeksyon pagkatapos ng trabaho: Ang mga balbula, upuan, at seal ay dapat suriin pagkatapos ng bawat trabaho. Ang mga valve trim at gate seat ay mga item na may pinakamataas na pagsusuot.
• Buong agwat ng pagsasaayos: Tinukoy ng maraming operator ang buong disassembly at recertification bawat isa 12–18 buwan o pagkatapos ng tinukoy na bilang ng mga oras ng trabaho, alinman ang mauna.
• Dokumentasyon at kakayahang masubaybayan: Ang mga talaan ng pagpapanatili, mga sertipiko ng pagsubok sa presyon, at mga dokumento ng kakayahang masubaybayan ng materyal ay dapat na kasama ng lahat ng frac stack sa mga regulated na merkado.

Ang pagpapabaya sa mga cycle ng pagpapanatili ay isang nangungunang sanhi ng mga pagkabigo sa in-field frac stack. Ang data ng industriya ay nagmumungkahi na binabawasan ng mga preventive maintenance program ang hindi planadong frac stack failure nang hanggang 70% , na nagbubunga ng makabuluhang pagtitipid sa gastos sa buong buhay ng isang programa sa pagkumpleto.

Mga Inobasyon sa Frac Stack Technology

Ang teknolohiya ng frac stack ay patuloy na mabilis na umuunlad upang suportahan ang lalong agresibong mga programa sa pagkumpleto na hinihingi ng mga shale operator.

• Mga electric at hydraulic actuated valve: Ang remote-actuated frac stack ay nagbibigay-daan sa mga operator na buksan at isara ang mga balbula mula sa isang ligtas na distansya, na binabawasan ang pagkakalantad ng mga tauhan sa panahon ng mga operasyong may mataas na presyon.
• Awtomatikong pagsubaybay sa presyon: Ang pinagsama-samang pressure transducers at real-time na pagsasama ng SCADA ay nagbibigay-daan sa patuloy na pagsubaybay sa integridad ng frac stack sa panahon ng pumping.
• 20,000 PSI-class system: Habang tina-target ng mga operator ang mas malalim, mas mahigpit na mga pormasyon, ang mga susunod na henerasyong frac stack na na-rate sa 20,000 PSI ay pumapasok sa mas malawak na komersyal na paggamit.
• Mga compact at magaan na disenyo: Ang mga modular frac stack na idinisenyo para sa mabilis na rig-up at rig-down sa mga multi-well pad site ay nagbabawas sa kabuuang oras ng pagkumpleto sa bawat balon.
• High-speed frac plug drilling out: Ang pinagsama-samang coiled tubing at mga flowback system na ipinares sa mga frac stack ay nagpapagana ng mas mabilis na plug drill-out sa pagitan ng mga yugto, na sumusuporta sa mga iskedyul ng pagkumpleto ng mataas na dalas.

Ang mga inobasyong ito ay sama-samang sumusuporta sa pagmamaneho ng industriya mas mabilis, mas mahusay na pagkumpleto habang binabawasan ang panganib ng pagkakalantad ng tao sa mga high-pressure na kagamitan.

Mga Madalas Itanong Tungkol sa Frac Stacks

Konklusyon: Bakit Mahalaga ang Tamang Pagkuha ng Frac Stacks

Ang mga frac stack ay hindi isang commodity item — ang mga ito ay precision-engineered, safety-critical assemblies na ang tamang pagpili, pagpapanatili, at pagpapatakbo ay direktang nakakaapekto sa kaligtasan, kahusayan sa pagkumpleto, at sa huli ay ang ekonomiya ng bawat hydraulic fracturing program.

Mula sa pagpili ng tamang klase ng presyon at laki ng bore hanggang sa pagtukoy ng naaangkop na mga grado ng materyal para sa maasim o abrasive na serbisyo, ang bawat desisyon sa pagsasaayos ng frac stack ay may mga kahihinatnan sa ibaba ng agos. Habang nagiging mas agresibo ang mga programa sa pagkumpleto — mas malalim, mas mahahabang lateral, mas mataas na pressure sa paggamot, mas maraming yugto sa bawat balon — magiging mas mahalaga lang ang papel ng mataas na pagganap, wastong na-certify na mga frac stack.

Ang mga inhinyero at propesyunal sa procurement na nauunawaan ang mga teknikal na batayan ng mga frac stack ay mas mahusay na nakaposisyon upang gumawa ng mga pagpapasya na nagpapahusay sa kaligtasan ng pagpapatakbo, binabawasan ang downtime ng kagamitan, at i-optimize ang kabuuang halaga ng pagkumpleto ng mahusay.
